バイブレーター
世界発のマイコン(マイクロコンピューター)搭載、電子制御の高周波コンクリートバイブレーターです。
小型軽量、高性能のマイコンバイブレーターは<より高品質のコンクリート>づくりにこだわる"三笠”が世界で始めて実現した新基準の高周波コンクリートバイブレーターです。
※マイコンバイブレーターのホースはダイオキシン発生の原因となる塩素系材料を使用していません。
特長
- ラバーヘッドタイプは振動筒先端が、型枠と接触して起こる型枠の損傷を防止するとともに、騒音も軽減して作業環境の改善を図れます。
- 新設計のマグネットモーターにより強力な振動が遠くまで届き、振動数が負荷に左右されず一定に保たれます。
- 綿密な振動解析により振動が手許に伝わりにくい防振対策をしました。
- コントローラー内のマイコン制御により過電流、断線、短絡、ベアリングロック等によるモーターの損傷を防ぎます。

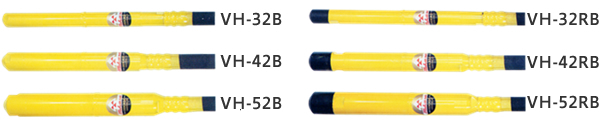

| 型式 | VH-32B | VH-42B | VH-52B | VH-32RB | VH-42RB | VH-52RB | |
|---|---|---|---|---|---|---|---|
| 振動筒の寸法 | D |
32φ
|
43φ
|
52φ
|
32φ
|
43φ
|
52φ
|
| A |
356mm
|
327mm
|
347mm
|
383mm
|
352mm
|
376mm
|
|
| ホースの寸法 | E |
31φ
|
35φ
|
35φ
|
31φ
|
35φ
|
35φ
|
| B |
4m･6m
|
||||||
| コードの長さ |
15m
|
||||||
| 電圧 |
58V（3相）
|
||||||
| 周波数 |
400Hz
|
||||||
| 電流 |
3A
|
5A
|
7A
|
3A
|
5A
|
7A
|
|
| 振幅 |
1.7mm
|
2.0mm
|
2.3mm
|
1.7mm
|
2.0mm
|
2.3mm
|
|
| 振動数 |
200Hz(12,000v.p.m.)
|
||||||
| 質量 |
4m
|
8.9kg
|
10.7kg
|
12.1kg
|
8.9kg
|
10.7kg
|
12.1kg
|
|
6m
|
10.0kg
|
12.2kg
|
13.6kg
|
10.0kg
|
12.2kg
|
13.6kg
|
|
