キャリヤ


オペレータに、環境にやさしく…安心機能をしっかり充実。
C50Rがさらに逞しく進化しました。特定特殊自動車排出ガス規制をクリア。耐久性・安全性・操作性・整備性の向上をはじめ、環境基準にも対応して、皆さまの期待にお応えします。

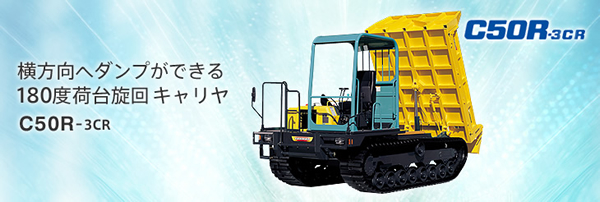

C50R-3Cは、狭所作業性と大容量運搬性を両立した使い勝手のよい高機能キャリヤです。

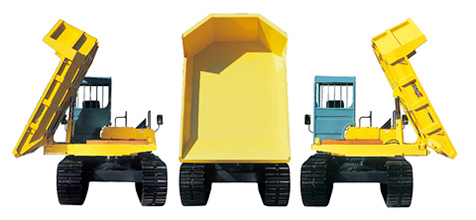

横方向へもダンプができる
180度荷台旋回機

荷台は、レバー操作によって180度回転でき、どの位置にでも固定できます。横排土など作業現場や状況に合わせて、効率よく、安全な排土作業が行えます。


狭いところに進入できるクラス最小
車幅2m

4トンダンプが入りずらい現場でも、車幅2mのC50R-3Cなら進入可能。しかも、3.8トンの積載量により、作業効率も向上。強靱なロングクローラでしっかり運搬します。


ロングクローラ採用とラグ面積拡大でさらに強靱な足回りを実現!

3190mmのロングクローラを採用。しかもラグ形状の工夫とラグ面積の拡大により、さらに低い接地圧を実現。荷重をしっかり支える強靱なクローラです。


転輪とゴムクローラの 強度をアップ!

転輪幅を73mmに拡げ、クローラとの接地面積を増大。しかもΦ270mmの転輪径を採用し、強度を大幅に向上。また、ゴムの耳切れをなくすため 、芯金幅にマッチした無駄のないゴム形状を採用。信頼性を高めています。


テーパーローラベアリング採用で 耐久性アップ!
回転部の滑り軸受けに、耐久力のあるテーパーローラベアリングを採用。転輪の耐久性が大幅に向上しています。


グリスアップ不要の自動シュー張り機能採用!

作業中は自動的にクローラを張りつづけます。グリスアップの手間を削減し、初期伸びやゆるみによる履帯外れを防止しています。



仕様 キャノピー キャビン
エンジン 形式 立形水冷4気筒ディーゼル
名称 4JJIX
定格出力/回転数(kW/min-1) 72/2200 ※ISO9249に準じる
定格出力/回転数(PS/min-1) 97.9/2200 ※ISO9249に準じる
作業性能 最大積載量(kg) 3800
最大ダンプ角(度) 65
ダンピングクリアランス(mm) 670
荷台容量 平積(m3) 1.4
荷台容量 山積(m3) 2.3
荷台(全長×全幅×全高)(mm) 2700×1850×300
走行速度 前進(km/h) 0~9.2
走行速度 後進(km/h) 0~9.2
駆動操作 動力伝達方式 2段変速HST
足まわり 最低地上高 433.5
軸距[タンブラ中心距離] 3190
軸距[履帯中心距離](mm) 1550
クローラ幅(ゴム)(mm) 450
接地圧 積載時(kPa(kg/cm2)) 31.0(0.316) 31.6(0.323)
接地圧 空車時(kPa(kg/cm2)) 18.1(0.184) 18.6(0.190)
その他 バッテリー 75D23R×2
燃料タンク容量(L) 82
寸法および重量 全長×全幅×全高(mm) 4540×2000
×2675
4540×2000
×2730
機械質量(kg) 5290 5460
